360 Grad Kamera für Audi nachrüsten – komplette 3D Rundumsicht statt einzelner Rückfahrkamera

Wer nach „Audi 360 Grad Kamera nachrüsten“, „360 Grad Kamera Audi A4“, „Audi A5 360 Kamera Nachrüstsatz“, „Audi Q5 360 Grad Kamera“ oder „3D Rundumsicht Kamera Audi kaufen“ sucht, benötigt mehr als nur eine klassische Rückfahrkamera.

Das CKSD 3D MAX 360° Panorama-Kamerasystem der 3. Generation arbeitet mit insgesamt vier Kameraperspektiven. Front-, Heck-, linke und rechte Seitenkamera erfassen den Bereich um das Fahrzeug. Die Steuereinheit verarbeitet diese Bilder zu einer virtuellen 360°-Vogelperspektive bzw. 3D-Rundumsicht.

Dadurch lässt sich der unmittelbare Bereich rund um das Fahrzeug wesentlich besser überblicken – insbesondere beim Einparken, Rangieren, Fahren durch enge Einfahrten oder beim Heranfahren an Bordsteine und Hindernisse.

Vier Kameras für vollständige Rundumsicht

Laut Herstellerangabe besteht das Kamerakonzept aus:

• Frontkamera: Panorama-Kamera
• linke Seitenkamera: 3D-Einbaukamera
• rechte Seitenkamera: 3D-Einbaukamera
• Heckkamera: Panorama-Kamera

Die Bilder werden in Echtzeit von der zentralen Recheneinheit verarbeitet.

Im Gegensatz zu einer normalen Rückfahrkamera wird daher nicht nur der Bereich hinter dem Fahrzeug angezeigt. Das System kann die Umgebung vorne, hinten und auf beiden Fahrzeugseiten darstellen.

3D-Ansicht und 2D-Ansicht frei umschaltbar

Eine der wichtigsten Funktionen ist die Darstellung des Fahrzeugs innerhalb einer virtuellen 3D-Umgebung.

Der Hersteller nennt ausdrücklich:

„2D und 3D frei umschaltbar.“

Damit kann je nach Fahrsituation zwischen einer klassischen Rundumsicht und einer räumlichen 3D-Darstellung gewechselt werden.

Die 3D-Fahrzeugdarstellung kann außerdem bestimmte Fahrzeugzustände beziehungsweise Beleuchtungsinformationen darstellen und die Fahrzeuggeschwindigkeit synchronisieren.

Sony-Bildsensor mit 1280 × 720 Pixel

Auf dem Karton wird für die Kameratechnik ausdrücklich angegeben:

SONY-Bildsensor + 6-Glas-Linse + 1280 × 720 Pixel.

Damit arbeitet das System mit einer HD-Auflösung von 720p.

Die Kombination aus lichtempfindlichem Sony-Sensor und Mehrlinsen-Optik ist insbesondere für wechselnde Lichtverhältnisse beim Rangieren interessant.

Der Hersteller bewirbt außerdem eine HD-Nachtsicht ohne zusätzliche Beleuchtung. Dadurch soll auch bei sehr geringer Umgebungsbeleuchtung ein verwertbares Kamerabild ermöglicht werden.

Integrierte 4-Kanal-Dashcam

Das System ist gleichzeitig ein 4-Kanal-Fahrtrekorder.

Damit können die Kamerabilder nicht nur für das Einparken verwendet werden, sondern auch während der Fahrt aufgezeichnet werden.

Der Hersteller nennt ausdrücklich:

4-Kanal-AHD-HD-Aufzeichnung, Loop-Aufnahme und intelligente Aufnahmesicherung.

Bei der Loop-Aufzeichnung werden ältere Aufnahmen automatisch überschrieben, wenn der Speicher entsprechend genutzt wird.

Damit ersetzt das System funktional mehrere einzelne Kameralösungen durch eine zentrale Plattform.

Automatische Unterstützung beim Rangieren

Eine besonders interessante Funktion ist die Kombination aus Kamera und vorhandener Park-/Radarerkennung.

Laut Produktbeschreibung kann bei Erkennung eines Hindernisses automatisch eine entsprechende 360°-Visualisierung eingeblendet werden.

Dadurch kann der Fahrer Hindernisse nicht nur über akustische Parksensoren wahrnehmen, sondern zusätzlich deren Umfeld über das Kamerasystem beurteilen.

Präzise dynamische Fahrspuren

Beim Lenken können sich die dargestellten Fahr- beziehungsweise Rangierlinien entsprechend verändern.

Der Hersteller beschreibt:

„Präzise mitlaufende Fahrspuren vorne und hinten im Originalfahrzeug-Stil.“

Gerade beim rückwärts Einparken oder Rangieren auf engem Raum erleichtert dies die Abschätzung der voraussichtlichen Fahrzeugbewegung.

Engstellen-Modus

Für Parkhäuser, schmale Zufahrten, Garageneinfahrten und enge Straßen verfügt das System über einen speziellen Engstellen-/Schmalstraßenmodus.

Dabei können die relevanten Seitenbereiche des Fahrzeugs besonders übersichtlich dargestellt werden.

Das ist beispielsweise praktisch bei:

Parkhauseinfahrten, engen Garagen, hohen Bordsteinen, schmalen Durchfahrten oder beim Vorbeifahren an Mauern und anderen Fahrzeugen.

Einzelnes Kamerabild vergrößerbar

Neben der vollständigen Rundumsicht unterstützt das System laut Karton einen sogenannten Streaming-/Einzelbildmodus.

Dabei kann ein einzelnes Kamerabild vergrößert werden, um einen bestimmten Bereich rund um das Fahrzeug genauer zu kontrollieren.

Das kann beispielsweise beim Heranfahren an einen Bordstein oder an ein Hindernis hilfreich sein.

Linux-System mit eigenständiger Recheneinheit

Im Inneren arbeitet eine separate Steuereinheit mit:

Allwinner 6-Core ARM Cortex-A7 CPU mit 1,2 GHz

und

Mali-400 MP4 GPU mit 400 MHz.

Als Betriebssystem wird Linux verwendet.

Damit übernimmt nicht das Fahrzeugradio selbst die komplexe Zusammenführung der vier Kamerabilder. Die mitgelieferte Steuereinheit verarbeitet die Kamerasignale und erzeugt daraus die 2D-/3D-Darstellung.

1 GB DDR3 + 8 GB eMMC

Auf dem Herstellerkarton werden folgende Speicherdaten genannt:

Arbeitsspeicher: 1 GB DDR3

Interner Speicher: 8 GB eMMC

Der Speicher wird unter anderem für Betriebssystem, Systemdaten und Funktionen des 360°-Systems verwendet.

WLAN integriert

Die Steuereinheit verfügt laut Hersteller über ein integriertes WLAN-Modul.

Der Karton erwähnt darüber hinaus Unterstützung für eine Smartphone-/WeChat-Minianwendung sowie OTA-Fernupdates.

Für den europäischen Betrieb können einzelne App- oder Cloud-Funktionen allerdings von Softwareversion und Verfügbarkeit abhängig sein. Die Kernfunktion des Systems ist die fahrzeuggebundene 360°-Kameradarstellung.

---

TECHNISCHE DATEN

Laut Herstelleretikett genannte Fahrzeugkompatibilität

Auf dem Karton steht wörtlich beziehungsweise sinngemäß:

2009–2016 Audi A4L / A5
2012–2016 Audi A6L / A7L / A8L
2009–2018 Audi Q5
2014–2018 Audi Q3

Wichtig für deutsche Fahrzeuge: A4L, A6L und A7L sind teilweise chinesische Langversionen beziehungsweise marktbezogene Modellbezeichnungen. Deshalb sollte bei einem Audi A4, A5, A6, A7, A8, Q3 oder Q5 in Deutschland die Kompatibilität vor Bestellung anhand von Baujahr, Infotainment-System und Anschlussausführung geprüft werden.

---

LIEFERUMFANG

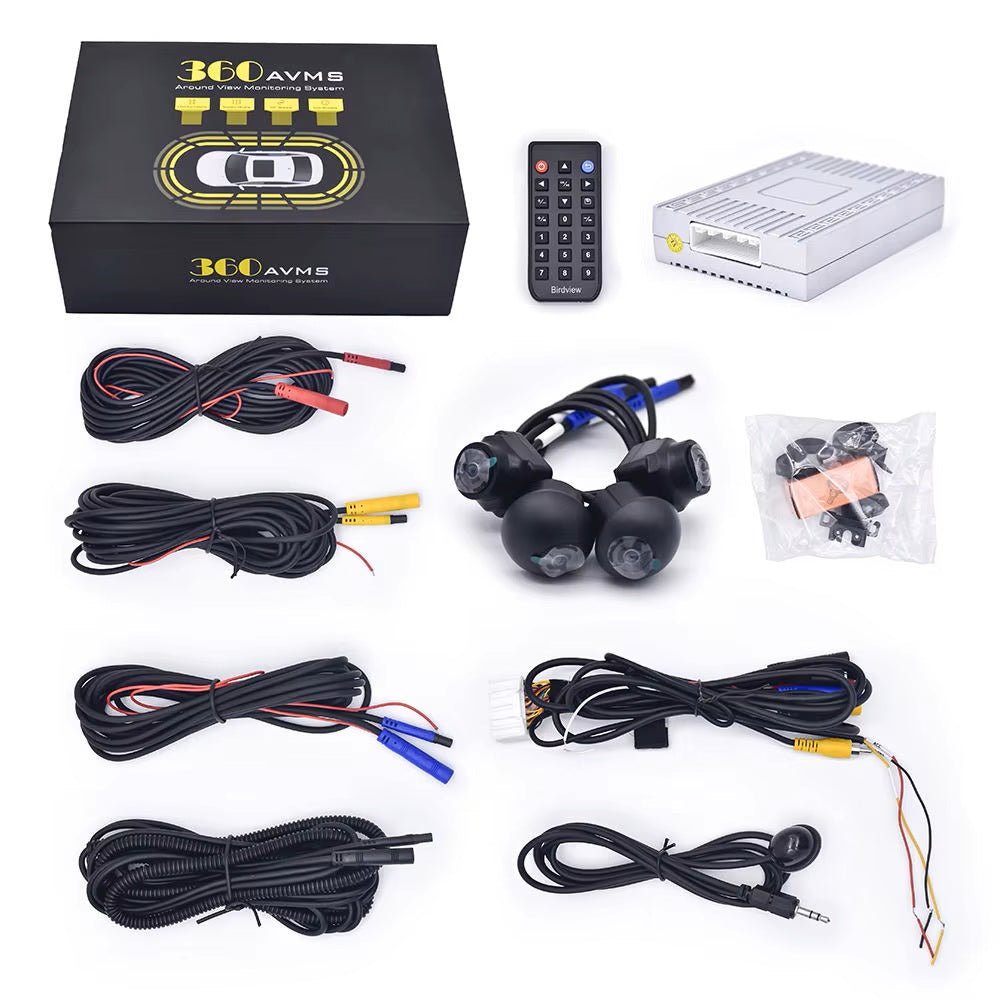

Zum Set gehört das auf den Produktbildern dargestellte komplette 360°-System mit CKSD 3D MAX Steuereinheit, Frontkamera, Heckkamera, linker Seitenkamera, rechter Seitenkamera sowie den zur fahrzeugspezifischen Installation vorgesehenen Anschlussleitungen und Zubehörteilen.

Zusätzlich befindet sich im Set das auf den Bildern erkennbare Installations-/Montagezubehör. Der tatsächliche Lieferumfang richtet sich nach dem fotografierten Set.

---

ANWENDUNGSBEREICHE

Dieses Audi 360 Grad Kamera Nachrüstset eignet sich besonders für Fahrer, die eine deutlich bessere Übersicht beim Einparken und Rangieren wünschen. Typische Einsatzbereiche sind Parkhäuser, Tiefgaragen, enge Einfahrten, Garagen, schmale Straßen, Bordsteinkanten, Parklücken und unübersichtliche Grundstücksausfahrten.

Ebenso eignet sich das System für Fahrzeugaufbereitung, hochwertige Audi-Nachrüstungen, Car-Multimedia-Umbauten sowie professionelle Werkstätten, die eine 3D 360° Rundumsicht Kamera für Audi nachrüsten möchten.

---

KUNDENVORTEILE

Nur eine Rückfahrkamera → vier Kameraperspektiven: Statt ausschließlich den Bereich hinter dem Fahrzeug zu sehen, werden Front, Heck und beide Seiten überwacht.

Unübersichtliches Rangieren → 360° Vogelperspektive: Das System erzeugt aus vier Kamerabildern eine Rundumsicht um das Fahrzeug.

Enge Parklücken → 3D-Ansicht: Durch die virtuelle Fahrzeugdarstellung lassen sich Abstände leichter einschätzen.

Schmale Durchfahrten → Engstellenmodus: Seitenbereiche können gezielter kontrolliert werden.

Separate Dashcam erforderlich → integrierte 4-Kanal-Aufzeichnung: Alle vier Kameraperspektiven können auch zur Fahrtenaufzeichnung genutzt werden.

Schlechte Sicht bei Dunkelheit → Sony-Bildsensor + Nachtfunktion: Der lichtempfindliche Sensor verbessert die Nutzbarkeit bei schwacher Beleuchtung.

Starre Hilfslinien → dynamische Fahrspuren: Die Anzeige folgt der Fahr-/Lenkrichtung.

Einfaches Kameramodul → leistungsfähige separate Recheneinheit: 6-Core-Prozessor, Mali-GPU und Linux übernehmen die 3D-Bildverarbeitung.

---

FAQ

Kann ich bei meinem Audi eine 360 Grad Kamera nachrüsten?

Ja, dieses System wurde speziell zur Nachrüstung einer 3D 360° Rundumsicht entwickelt. Es verwendet vier Kameras und eine separate Steuereinheit. Vor dem Kauf müssen jedoch Audi-Modell, Baujahr und vorhandenes Infotainmentsystem mit der Ausführung des Sets abgeglichen werden.

Für welche Audi Modelle ist CKSD 3D-CKSD-620 geeignet?

Laut Herstelleretikett werden A4L/A5 2009–2016, A6L/A7L/A8L 2012–2016, Q5 2009–2018 und Q3 2014–2018 genannt. Da sich europäische und chinesische Fahrzeugversionen unterscheiden können, empfehlen wir eine Kompatibilitätsprüfung vor der Bestellung.

Hat das 360 Grad Kamerasystem eine Dashcam-Funktion?

Ja. Auf dem Herstellerkarton wird ausdrücklich eine 4-Kanal-Panorama-Fahrtenaufzeichnung mit Loop Recording und intelligenter Aufnahmesicherung genannt.

Welche Auflösung haben die Kameras?

Die Kameras arbeiten laut Hersteller mit 1280 × 720 Pixeln und verfügen über einen Sony-Bildsensor sowie eine 6-Glas-Linse.

Kann zwischen 2D und 3D gewechselt werden?

Ja. Das System unterstützt sowohl klassische 2D-Rundumsicht als auch eine räumliche 3D-Fahrzeugdarstellung und erlaubt laut Hersteller einen freien Wechsel zwischen beiden Ansichten.
