Rückfahrkamera nachrüsten – sauber in den vorhandenen Bildschirm integriert

Mit diesem Mercedes Benz NTG 4.5 Rückfahrkamera Nachrüstset 2012–2014 lässt sich eine Rückfahrkamera in kompatible Mercedes-Fahrzeuge integrieren, ohne einen zusätzlichen Monitor auf dem Armaturenbrett montieren zu müssen.

Das Herzstück des Sets ist ein Intelligent Parking Assist System, das zwischen Fahrzeug-Multimediasystem, originalem Bildschirm und Rückfahrkamera eingebunden wird. Die Bildübertragung erfolgt über die vorhandene LVDS-Verbindung. Entsprechende NTG-4.5-Kamera-Interfaces werden zwischen Headunit und Werksmonitor geschaltet und können beim Einlegen des Rückwärtsgangs automatisch auf den Kameraeingang wechseln.

OEM-nahe Integration statt zusätzlichem Bildschirm

Der entscheidende Vorteil gegenüber einfachen Universal-Rückfahrkameras ist die Integration in das bestehende Fahrzeugdisplay.

Der Fahrer erhält das Rückfahrbild dort, wo er es erwartet: auf dem vorhandenen Mercedes-Benz Bildschirm. Dadurch bleibt der Innenraum weitgehend im originalen Erscheinungsbild.

Das System eignet sich deshalb besonders für Fahrer, die nach Lösungen wie „Mercedes Rückfahrkamera original Bildschirm nachrüsten“ oder „NTG 4.5 Rückfahrkamera Interface“ suchen.

Automatische Anzeige beim Rückwärtsfahren

Nach fachgerechter Installation erkennt das Interface das Rückwärtsfahren und schaltet entsprechend der vorgenommenen Konfiguration auf die Rückfahrkamera um.

Das ist besonders praktisch beim:

• rückwärts Einparken
• Rangieren in engen Parkhäusern
• Heranfahren an niedrige Hindernisse
• Rückwärtsfahren auf engen Grundstücken
• Einschätzen des Bereichs unmittelbar hinter dem Fahrzeug

Vergleichbare NTG-4.5-Systeme unterstützen die automatische Umschaltung auf den Rückfahrkamera-Eingang beim Einlegen des Rückwärtsgangs.

Parklinien zur besseren Orientierung

Das Interface unterstützt abhängig von Fahrzeug und Konfiguration Park-/Führungslinien. Bei kompatiblen Systemen können auch dynamische Führungslinien verfügbar sein, die das Rangieren zusätzlich erleichtern. Die Verfügbarkeit dynamischer Linien ist fahrzeugabhängig und sollte deshalb nicht pauschal für jede Mercedes-Konfiguration vorausgesetzt werden.

Fahrzeugspezifische Konfiguration über DIP-Schalter

Auf der Interfacebox befinden sich DIP-Schalter zur Anpassung an verschiedene Display- und Fahrzeugkonfigurationen.

Nach den Angaben auf dem vorliegenden Produkt unterstützt die Box unter anderem:

Mercedes 2012–2014 mit 5,8"-Display sowie bestimmte Konfigurationen mit 7"-Display.

Die korrekte Einstellung muss vor dem Einschalten des Systems vorgenommen werden. Auch bei vergleichbaren NTG-4.5-Interfaces werden Fahrzeug-/Displaytyp und Kamerafunktionen über DIP-Schalter konfiguriert.

Wichtig vor dem Kauf: NTG 4.5 prüfen

Entscheidend ist nicht allein das Baujahr.

Das Fahrzeug muss über das zum Interface passende NTG-4.5-System und den entsprechenden LVDS-Anschluss verfügen. NTG 4.5 wird bei kompatiblen Systemen unter anderem mit COMAND Online und Audio 20 sowie einem 4-poligen HSD-LVDS-Anschluss am Monitor beschrieben.

Gerade bei Fahrzeugen aus Übergangsbaujahren empfehlen wir daher, Multimediasystem, Displaygröße und LVDS-Anschluss vor der Bestellung zu kontrollieren.

TECHNISCHE DATEN

Hinweis zu Leistung, Gewicht, Lebensdauer und Zertifizierung: Auf den vorliegenden Produktetiketten sind hierfür keine belastbaren Herstellerwerte angegeben. Diese Werte künstlich zu erfinden wäre bei Fahrzeugelektronik nicht seriös. Auf dem Kameraetikett sind CE/FCC-Kennzeichnungen abgebildet; daraus sollte ohne zugehörige Konformitätsunterlagen jedoch keine weitergehende Zertifizierungszusage abgeleitet werden.

LIEFERUMFANG

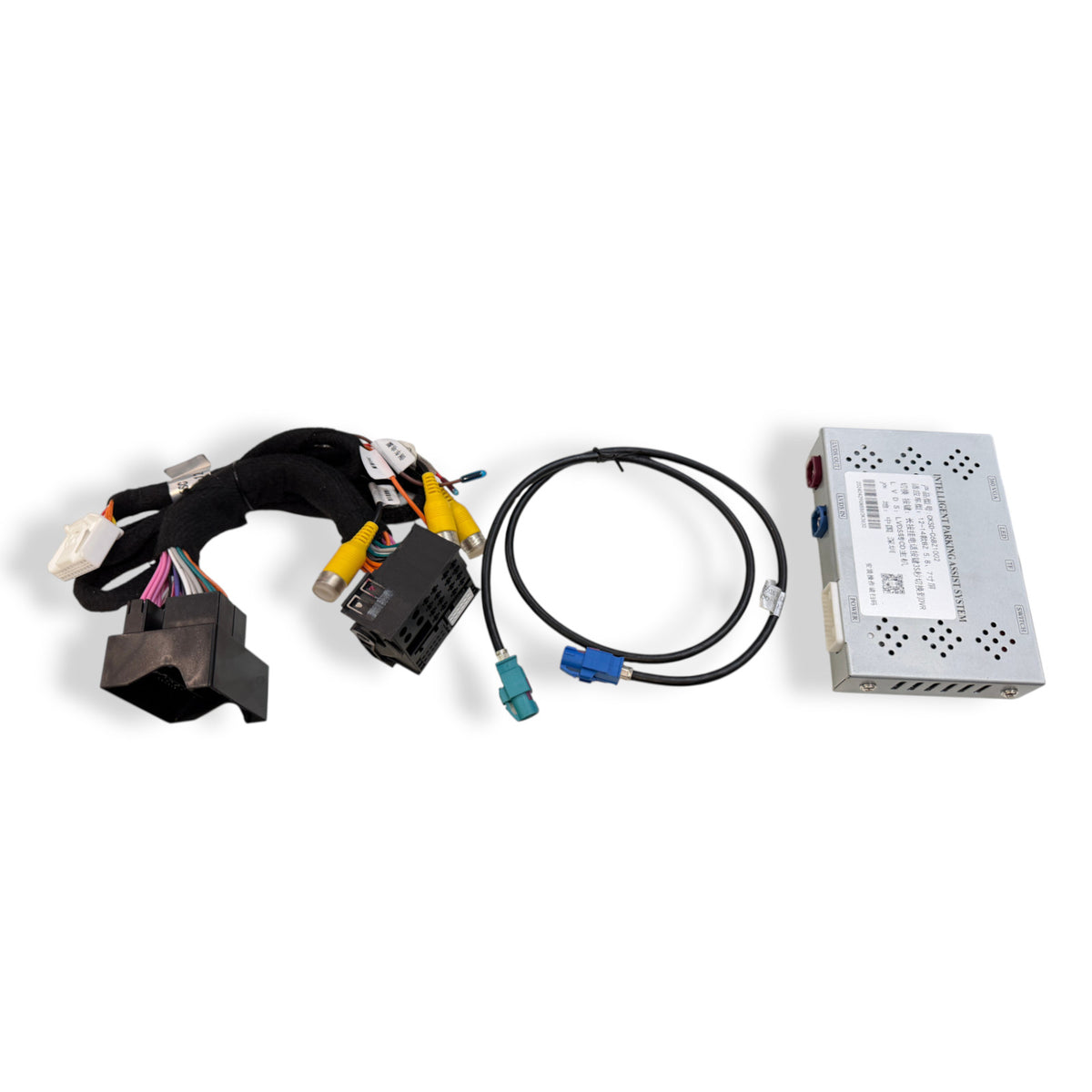

Das Set besteht entsprechend den Produktbildern aus dem für die Nachrüstung erforderlichen Systemverbund:

• 1 × Intelligent Parking Assist System / Video-Interface CKSD-C6BZ1002
• 1 × Rückfahrkamera
• 1 × fahrzeugspezifischer Haupt-Kabelbaum
• 1 × LVDS-Verbindungskabel
• LVDS-/HSD-Steckverbindungen
• Video-/CVBS-Anschlüsse
• Strom- und Signalleitungen
• erforderliche Adapter und Steckverbinder gemäß abgebildetem Kabelsatz

Die Verkabelung ist auf die Integration zwischen Mercedes-Headunit, Werksdisplay und Kamera ausgelegt.

ANWENDUNGSBEREICHE

Das Mercedes NTG 4.5 Rückfahrkamera Interface ist für die professionelle Nachrüstung einer Kamera in kompatiblen Fahrzeugen mit entsprechendem Mercedes-Infotainmentsystem vorgesehen.

Vergleichbare NTG-4.5-Kamera-Interfaces werden unter anderem für verschiedene Baureihen wie A-Klasse W176, B-Klasse W246, C-Klasse W204/C204, CLA C117, CLS C218, E-Klasse W212/S212/C207, G-Klasse W463, GL X166, GLA X156, GLK X204, ML W166, SLK R172 und SL R231 angeboten. Die exakten Modelljahre unterscheiden sich je nach Baureihe.

Wichtig: Diese Liste bedeutet nicht automatisch, dass das hier angebotene Set in jedem genannten Fahrzeug funktioniert. Maßgeblich sind NTG-Version, Display, LVDS-Anschluss und Fahrzeugkonfiguration.

KUNDENVORTEILE

Problem: Das Fahrzeug besitzt ab Werk keine Rückfahrkamera.
Lösung: Das Set ermöglicht die Nachrüstung unter Nutzung des vorhandenen Fahrzeugbildschirms.

Problem: Universal-Kameras benötigen häufig einen zusätzlichen Monitor.
Lösung: Das Videosignal wird über das Interface in das kompatible Mercedes-Infotainmentsystem integriert.

Problem: Beim Rangieren ist der Bereich hinter dem Fahrzeug schlecht einsehbar.
Lösung: Das Kamerabild verbessert die visuelle Orientierung unmittelbar hinter dem Fahrzeug.

Problem: Universal-Lösungen wirken im hochwertigen Mercedes-Innenraum nachgerüstet.
Lösung: Display und Headunit bleiben erhalten – die zusätzliche Elektronik wird verdeckt installiert.

Problem: Unterschiedliche Mercedes-Displayvarianten benötigen unterschiedliche Einstellungen.
Lösung: Das Interface bietet DIP-Schalter zur Anpassung der vorgesehenen Fahrzeug-/Displaykonfiguration.

Für ein zuverlässiges Ergebnis empfehlen wir ausdrücklich den Einbau durch einen Fachbetrieb für Fahrzeugelektronik oder Car-HiFi. Bei der Montage werden Verkleidungsteile, Headunit, LVDS-Leitungen und das Fahrzeugbordnetz einbezogen.

FAQ

Kann ich bei einem Mercedes NTG 4.5 eine Rückfahrkamera nachrüsten?

Ja. Bei kompatiblen Mercedes-Benz Fahrzeugen kann über ein entsprechendes Video-Interface eine Nachrüstkamera in den vorhandenen NTG-4.5-Bildschirm integriert werden. Solche Interfaces werden zwischen dem originalen Multimediasystem und Display eingebunden.

Funktioniert die Rückfahrkamera mit dem originalen Mercedes Bildschirm?

Bei passender NTG-4.5-Konfiguration ja. Genau dafür ist das Interface vorgesehen. Es speist das Videosignal der Kamera in das bestehende Display-System ein, sodass kein separater Zusatzmonitor erforderlich ist.

Schaltet das Bild beim Einlegen des Rückwärtsgangs automatisch um?

Nach korrekter Installation und Konfiguration unterstützt das System die automatische Umschaltung auf die Rückfahrkamera. Diese Funktion ist auch ein typisches Merkmal vergleichbarer NTG-4.5-Kamerainterfaces.

Passt das Set automatisch in jeden Mercedes von 2012 bis 2014?

Nein. Das Baujahr allein reicht nicht aus. Entscheidend sind NTG-Version, Displaygröße und LVDS-Anschluss. Besonders bei Übergangsmodellen sollte vor dem Kauf geprüft werden, ob tatsächlich NTG 4.5 verbaut ist. Bei NTG 4.5 wird typischerweise ein runder 4-Pin-HSD-LVDS-Anschluss verwendet; ältere NTG-Varianten können andere Anschlüsse besitzen.

Kann ich das Rückfahrkamera-Set selbst einbauen?

Technisch erfahrene Anwender können die Nachrüstung durchführen, allerdings müssen Verkleidungsteile demontiert, LVDS- und Stromverbindungen hergestellt, die Kamera montiert und die DIP-Schalter korrekt konfiguriert werden. Für ein betriebssicheres und sauberes Ergebnis empfehlen wir einen Fachbetrieb.

Wer eine Mercedes Rückfahrkamera für NTG 4.5 nachrüsten und dabei den vorhandenen Werksbildschirm weiterverwenden möchte, erhält mit diesem Komplettsystem eine sauber integrierbare Lösung aus Kamera, Video-Interface, LVDS-Anbindung und fahrzeugspezifischer Verkabelung. Vor der Bestellung einfach NTG-Version und Displayanschluss prüfen – anschließend steht einer professionellen, OEM-nahen Nachrüstung nichts im Weg.
